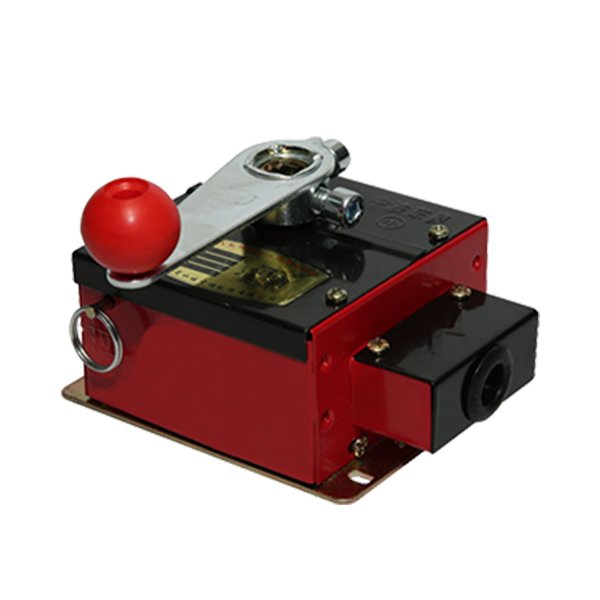

安裝在排煙防火閥上，平時常開，配280℃溫感器。

1、手動復位，控制閥門開啟。

2、手動、電信號指令動作、280℃溫感器熔斷動作，三種方式控制閥門關閉。

3、輸出開啟和關閉位置反饋信號(無源信號)。

4、額定電壓：DC24V；

5、扭矩：8.5N·m。

備注：

1、常規執行機構用于排煙防火閥時，逆時針方向開啟閥門，順時針方向關閉。特殊訂制的反向機構，其旋轉方向正好相反。

2、常規執行機構只有一組開啟和關閉反饋信號，若需要增加一組風機聯鎖信號，請在訂貨時予以備注說明。

3、本機構在出廠時已經過二次嚴格的檢驗，用戶試驗時應安裝在閥門上，禁止空打。整機出廠時要用手動、電動各試一次，合格后方能出廠。

4、本機構接線裝置有連體接線盒和活動型接線盒兩種形式，常規為連體接線盒。

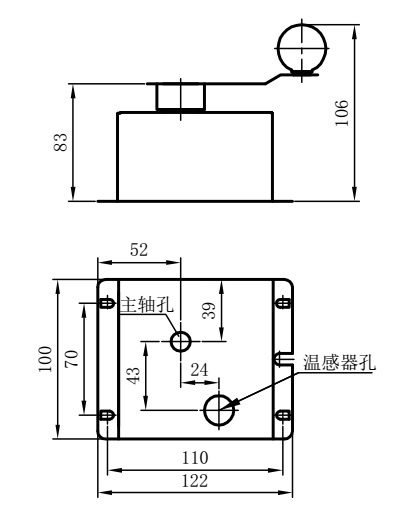

【尺寸圖】
