電氣參數

額定電壓

AC24V 50/60Hz DC24V

AC100…240V 50/60Hz

功耗

運行5W，待機3W

運行5W，待機3W

控制信號

0(2)...10V；0(4)...20mA

功能參數

扭矩

5Nm

5Nm

適配風閥面積

0.5 m2

0.5m2

防護等級

IP54

手動操作

具備

旋轉角度

最大95°

旋轉方向

可反面安裝執行器實現

運行時間

電機運行時間120s（95°）；彈簧復位時間＜20s

位置指示

機械指示

工作環境

電氣等級

Ⅲ（安全低壓）

Ⅱ（雙重絕緣）

工作環境溫度

-20…+50℃

儲藏環境溫度

-30…+70℃

最大環境濕度

95%RH

尺寸重量

尺寸

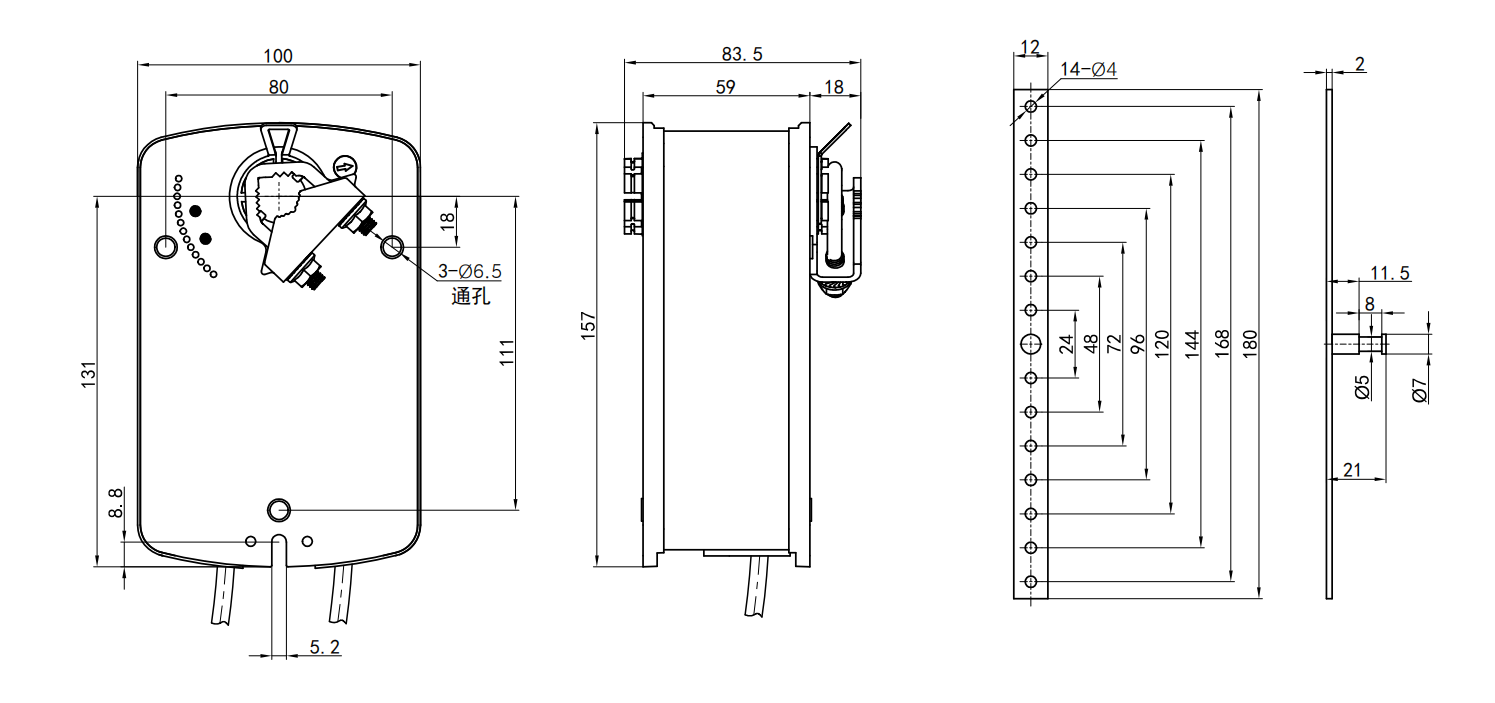

詳見尺寸圖

風閥軸規格

10...16mm圓軸 10x10...12x12mm方軸

重量

1.5Kg
