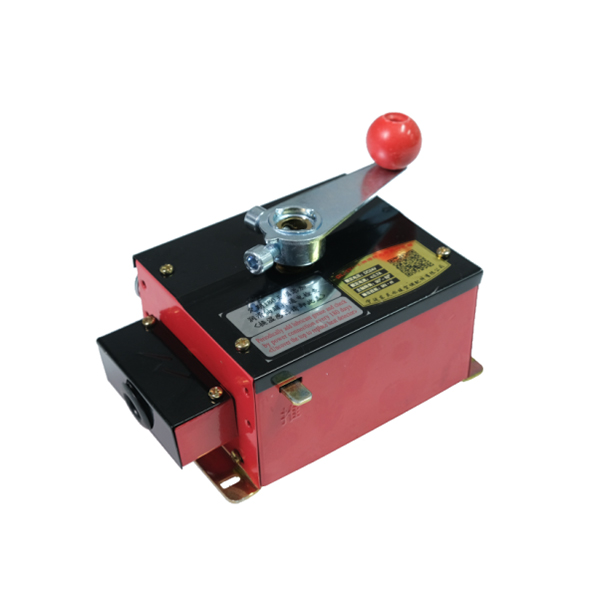

安裝在常閉閥門上，配280℃溫感器。

1、手動復位，控制閥門關閉。

2、手動、電信號指令動作，二種方式控制閥門開啟。

3、280℃溫感器熔斷動作，控制閥門再次關閉。

4、輸出開啟和關閉位置反饋信號(無源信號)。

5、額定電壓：DC24V；

6、扭矩：9N·m。

備注：

1、執行機構為二次動作機構，功能與國標GB15930規定的排煙防火閥功能不同，不能用于3C認證的閥門上。

2、不能空扳，機構安裝在閥體上,安裝好溫感器后，先順時針扣住溫感器頭部，后逆時針使機構復位，此時即可電動、手動進行實驗，合格后方能出廠。

3、本機構接線裝置有連體接線盒和活動型接線盒兩種形式，常規為連體接線盒。

【尺寸圖】

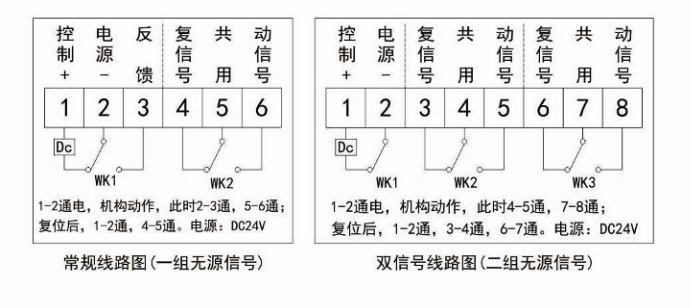

【線路圖】

【安裝視頻】
