【產品介紹】

本產品應用于設置有機械加壓送風系統的前室、消防電梯間前室、封閉避難層、防煙樓梯間等處，用于檢測前室與走道、樓梯間與走道之間的壓差值。產品帶有綠色巡檢指示燈、紅色報警指示燈以及蜂鳴報警器。綠色燈亮?xí)r，表示壓差正常。當壓差值達到或者超過設定值時，紅色燈亮，發出蜂鳴警報聲，同時輸出反饋信號。通過反饋信號直接控制旁通泄壓閥的開啟和關閉，也可以通過控制箱輸出控制信號控制旁通泄壓閥的開啟和關閉。

 本產品可以通過調節壓差旋鈕，設定20～200pa之間的壓差值，可根據應用場所設定所需要的壓差值。

【技術參數】

1、工作電壓：DC24V±10%

2、量程：20-200pa 可調節，通過調節旋鈕來調節動作壓差，白色指針對準的數字即為設定的壓差數值。

3、耐壓：1000pa

4、動作壓差：

前室與走道：20-30pa（復位壓差：15-20pa）

防煙樓梯間與走道：40-50pa（復位壓差：30-40pa）

5、鏈接方式：φ6mm軟管

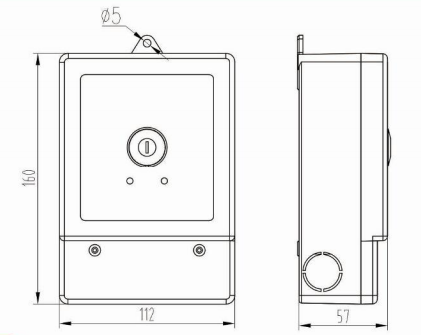

【尺寸圖】

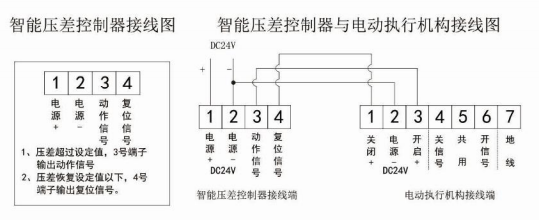

【線路圖】
